Juego con relés y pulsadores: el más rápido (trabajo de los alumnos)

Un sencillo juego eléctrico usando relés y pulsadores consiste en ver quién es más rápido en pulsar su pulsador. El video se corresponde con el montaje de este circuito hecho por los alumnos de 3ºESO del curso pasado (cambiando los interruptores por pulsadores y usando una única fuente de alimentación en vez de las dos del diagrama, pero el funcionamiento es el mismo):

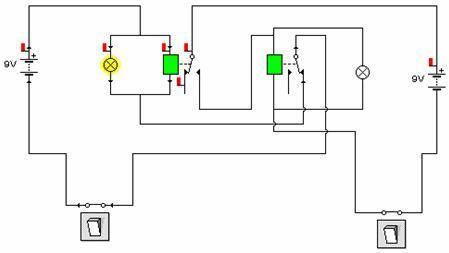

los relés están conectados de tal manera que al cerrar un interruptor se enciende la bombilla gobernada por éste y activa el relé, de tal manera que el otro interruptor no puede ya gobernar su luz. Si el primer interruptor es el primero en cerrarse, el segundo ya no puede encender su bombilla y viceversa:

#electricidad #relé
